LucidShape CAA 2023.06 Release

LucidShape CAA V5 Based 2023.06는 광학 설계를 개선하기 위해 아래와 같이 업데이트 되었습니다.

LucidShape CAA의 Advanced Analysis 구성 요소는 스펙트럼 분석 및 기타 여러 유용한 기능을 지원합니다:

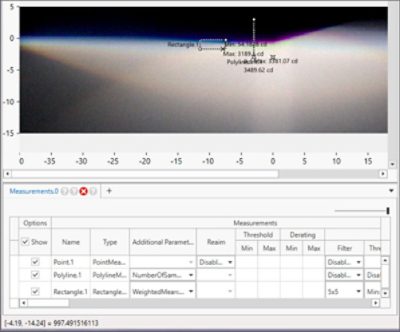

• 다수의 규정 표준 측정 도구를 포함한 기존 및 새롭게 제공되는 측정 도구를 사용하여 색 분석을 수행할 수 있습니다. 이러한 측정 값은 측정 데이터 그리드와 통합되어 하나의 표에서 강도 및 색상에 대한 규정을 검증할 수 있습니다. 색 분석은 플랑키안 궤적, 헬름홀츠 좌표, 맥아담 편차 타원과 같은 엔지니어링 기본 요소뿐만 아니라 여러 색 공간을 지원합니다.
• 여러 개의 UV Data View를 서로 다른 탭에서 열고 탭 배치를 구성하여 나란히 비교할 수 있습니다.
• Driver’s View 또는 UV Data File 세트와 같이 특별한 UV Data View를 사용하는 경우, 데이터 세트의 특정 지점을 지정하여 관련된 데이터 세트에서 해당 지점을 매핑할 수 있습니다. 예를 들어, 결합된 UV 데이터 파일에서 문제 지점 또는 영역이 있는 경우, 각 원본 UV 데이터 세트에서 해당 지점이 어디인지 확인할 수 있습니다.
• Advanced Analysis 기능에서는 추가로 IES, LT Mesh 및 Ford Photometric UV Data File을 사용할 수 있도록 기능을 지원합니다.
• 선을 사용한 측정에 옵션이 추가되어, 단면 그래프에 대하여 축을 측정에 사용된 선의 길이로 출력할지 UV Data의 축을 따라 투영할지 직접 선택할 수 있습니다. 또한, 그래프를 겹쳐서 출력한 후 측정 데이터를 더 쉽게 비교할 수 있습니다.

이번 버전에서는 평면 조도 센서(Planar Lux Sensor), 표면 센서(Surface Sensor), 번호판 센서(License Plate Sensor)를 포함한 대부분의 LucidShape CAA 센서에 광선 경로 추적 센서 (Ray History Sensor)를 추가할 수 있습니다. 추적된 광선 경로를 출력하는 도구(Restore from Sensor)와 함께 사용하여 추가적인 시뮬레이션 없이 각 광학 표면이 어떻게 상호작용하는지 확인할 수 있습니다.

광선 파일 광원으로 작업하는 경우 새 광선 파일을 만들지 않고도 광선 파일에 제공된 flux를 재정의할 수 있습니다.

면을 따라 지정한 위치에 surface normal을 표시하는 글리프를 추가할 수 있는 도구가 새롭게 업데이트 되었습니다. 이 위치는 저장되므로 필요에 따라 글리프를 표시하거나 숨길 수 있습니다.

LucidShape CAA Design 모듈의 MacroFocal 설계 기능이 아래와 같이 업데이트 되었습니다.

• MacroFocal 설계에서 모든 스프레드에 대한 전역 이동, 스케일링 및 스트레치를 정의할 수 있습니다.
• Spread Table을 사용하여 스프레드 세트를 정의하고 저장하여 패싯에 적용할 수 있습니다.
• 수백 또는 수천 개의 패싯을 포함한 설계에 사용할 수 있는 새로운 "Simple Spread" 알고리즘이 업데이트 되었습니다.
• 스프레드 조정 도구를 사용하면 여러 숫자 세트를 입력하는 대신 몇 번의 클릭만으로 설정을 쉽게 조정할 수 있습니다.
• 렌즈를 디자인할 때 베이스 표면의 액터와 별도로 계산 중에 사용할 베이스 표면을 정의할 수 있습니다.

LucidShape CAA Light Guide Design 모듈에 아래의 기능이 업데이트 되었습니다.

• 새로운 프로파일 형상인 Draft Keyhole을 사용하면 키홀 프로파일의 벽에 대한 드래프트 방향을 선택하여 설계의 탈형성을 개선할 수 있습니다.
• 사용자 프로파일은 이제 사전 정의된 프로파일 형상과 유사한 매개변수화된 값을 사용하므로 설계 시 프로파일을 보다 정밀하게 제어할 수 있습니다.
• 프리즘에 가장자리를 유지하기 위한 Keep Edges for Prisims 옵션은 이제 Surface Mode에서 사용할 수 있습니다.
