从线上购物、观影，再到使用手机银行进行支付……我们的日常生活可能比我们想象的更依赖数据中心。如今，数据中心，尤其是管理PB级数据的超大规模数据中心，愈发受关注。IDC预计，至2025年，全球的数据量将达到175 ZB。随着每年数字领域的数据量快速增长，要保持良好的线上体验感，高带宽和超快的网络速度至关重要。
网络提速的下一个前沿趋势将是1.6T以太网。在如人工智能（AI）、自动驾驶、高性能计算（HPC）和云计算等快速增长的应用中，网速必须足够快，才能在计算、网络和存储组件之间快速移动数据。
那么有没有快速且风险较低的方式来实现1.6T以太网？答案是：有，那就是224G以太网PHY IP。
尽管今年开始已有诺干224G以太网设计出现，但预计第一波部署要到2026年。224G以太网的早期应用有重驱动芯片、交换机、AI扩展、光学模块、I/O小芯片和FPGA等。1.6T以太网背后的助推因素是什么？以及未来，我们又该如何迎接网络设计的挑战和机遇？
为什么超大规模数据中心需要更高的以太网速度

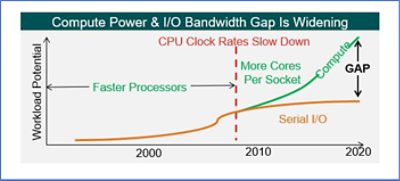

尽管I/O速度不断提高，但仍然无法跟上算力增长的步伐。我们所面临的现实是，随着摩尔定律的放缓和半导体逐渐趋近物理极限，算力与I/O带宽之间的差距不断拉开。为了增加算力资源，开发者可在芯片上添加更多晶体管，Multi-Die系统符合其要求，提供了添加更多晶体管、扩展算力的机会。CPU并行化和多线程等技术也提高了系统性能。但是，当逻辑门密度翻倍时，I/O性能仅提高了不到5%，而且自45nm工艺技术出现以来，每平方毫米的成本也一直在增加。面对当今数据的体量和复杂程度，I/O正在成为发展瓶颈。
为了支持不断增长的数据需求，超大规模数据中心正在转向更快、更扁平、更具可扩展性的网络架构。更扁平的架构（不超过三层交换机）不仅降低了延迟，也推动了对更高带宽和更长距离高效连接的需求。以太网高速接口的出现正是为了满足连接方面的需求，也因此长期以来一直被视为互联网数据连接的支柱。
为满足愈发提高的互联需求，每一代以太网标准都实现了速度翻番。事实上，超大规模用户很大程度上影响了以太网的发展路线图，推动了向1.6T以太网的演进。历来接口标准都是每四年修订一次，如今，为了消除I/O带宽上的差距，这一时间间隔也开始缩短。
以太网协议还提供了一定程度的灵活性，比如速度协商、与软件堆栈的向后兼容性，以及能够使用不同种类和类别的介质等等，对数据中心SoC开发者而言颇具吸引力。无论是光纤、铜缆还是PCB背板，以太网协议都可支持。而相比铜缆，光纤连接更能有效防止形成I/O传输上的瓶颈。
推动224G以太网发展的因素
最新一代以太网标准将提供224G的数据速率，为1.6T以太网的发展奠定基础。除数据井喷所引起的带宽需求外，服务器前面板密度的增加也推动了对224G连接的需求。在数据中心内，前面板可插拔模块的密度已接近极限，只剩下有限的空间供可插拔光学模块使用。所以，SerDes接口就需要不断提高运转速度来顺应其要求。
224G以太网还拥有其他诸多优势。它可以帮助高密度数据中心减少所需的线缆和交换机数量，达到更高的网络效率。此外，它还可向后兼容其他以太网标准，同时简化与现有网络的集成。
紧缩的以太网设计裕度和面临的独特挑战
Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.

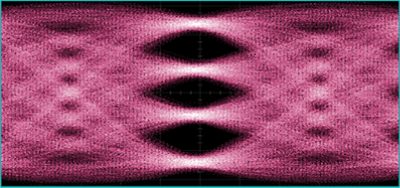

224G以太网PHY IP的实际运用，展示出速度惊人的224Gbps TX PAM-4眼图。
224G以太网PHY IP的演示
新思科技是率先推出224G以太网PHY IP应用的公司，并对其有着深刻的理解。在ECOC 2022（瑞士巴塞尔）大会上，新思科技演示了一种224G接收器PHY，其误码率（BER）小于1e-6（20dB+信道）；今年的DesignCon大会上，演示了一种224G收发器PHY，具有全开5nm 224G PAM-4-TX眼图；而在OFC 2023大会上，新思科技演示了其出色的环回性能，且BER小于7e-8。
作为新思科技高速SerDes IP核组合的一部分，新思科技224G以太网PHY IP可以满足不断增长的高带宽和低延迟要求，同时提供超过IEEE 802.3和OIF标准电气规范要求的信号完整性和抖动性能。这项经过验证的IP还有助于降低集成风险，确保数字信号层和混合信号层之间的互操作性，并加快产品上市时间。
在规划224G以太网设计时（预计几年后会有大量224G以太网入市），开发者可以通过与IP供应商合作占得先机，从而更顺利地交付高性能数据中心应用。
