DesignWare IP 原型设计套件

DesignWare IP原型设计工具包为减少IP原型设计和集成工作量,并且帮您在数分钟内开始在SoC中实施IP提供了基本的软硬件元素。

加快IP原型设计和集成

DesignWare IP原型设计工具包为减少IP原型设计和集成工作量,并且帮您在数分钟内开始在SoC中实施IP提供了基本的软硬件元素。

对于硬件工程师而言,IP Prototyping Kits(IP原型设计工具包)提供一套经过验证的IP配置,它可以轻松地加以修改,以针对目标应用探索设计方面的折衷。对于软件开发人员而言,IP Prototyping Kits(IP原型设计工具包)可以用作经过验证的目标,以用于早期软件启动(bring-up)、调试和测试。



加速 IP 原型设计及集成

DesignWare® IP 原型设计套件提供必要的软件和硬件,以减少客户在 IP 原型设计和集成所花费的精力,并让设计人员能够在 SoC 中快速实现 IP。该套件主要包含完整的现成的参考设计,有经验证的 IP 配置和必要的 SoC 集成逻辑,比如 时钟、复位、电源管理逻辑及针对特定 IP 协议的测试逻辑。

借助已验证的 IP 参考设计,设计人员可即刻提升工作效率,加速 IP 集成到目标 SoC 。同时,IP原型设计套件为优化 IP 配置,开发驱动和应用软件,提供 真实的 I/O 接口和硬件系统。设计人员可以根据目标应用,通过一个快速迭代流程来修改标准的 IP 配置。该流程环境包括 Synopsys 的 coreConsultant IP 配置工具、Synopsys 的 ProtoCompiler DX 综合和调试工具以及编译脚本。

对于硬件工程师,IP 原型设计套件提供了一种经过验证的 IP 配置,能够针对目标应用轻松修改,以达到理想的设计权衡。对于软件开发人员,IP 原型设计套件能够作为经过验证的目标硬件,用于早期软件的启动、验证和调试。

加快IP软件开发

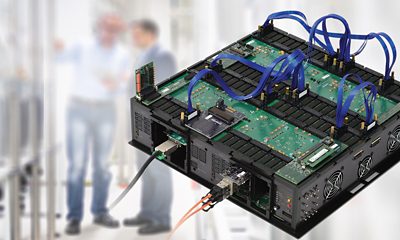

IP 原型设计套件有多个硬/软件配置,切实满足您的 IP 原型设计需求。目标 IP 芯核可以在基于 FPGA 的 Synopsys HAPS®-DX 原型验证系统中实现。该系统包含在 Linux 上运行的、基于 DesignWare ARC® 32 位处理器的软件开发平台 (SDP)、64 位 Juno ARM 开发平台,还可以通过 PCI Express 将 PC 与系统内的处理器进行连接。对于已经在使用 HAPS-DX 或是 HAPS-80 系统的设计人员, IP 原型设计套件还可作为与现有系统兼容的软件来交付。所有IP套件均包含参考驱动程序、SoC 集成逻辑和应用示例。

IP 原型设计套件在下列配置中可选:

  • HAPS-DX或HAPS-80基于FPGA的原型设计系统
    • 通过 PCI Express 提供 PC 连接
    • 通过 AXI连接 的 ARC 软件开发平台
    • 针对 Juno ARM 开发平台
  • 软件 IP 原型设计套件
    • 配合公司内部 HAPS-DX 或 HAPS-80 系统使用

DesignWare_IP_Prototyping_Kits

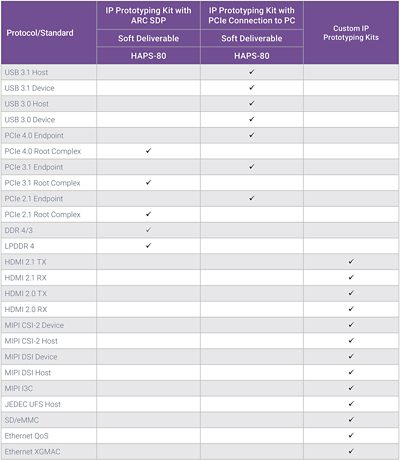

表格 1:DesignWare IP 原型设计套件
