随着半导体行业朝着更先进的制程节点方向发展，静态功耗已成为主要的设计限制因素。为此，亟需开发各种电源管理技术。例如，让开发者可以创建多个电压域，或者使用隔离单元将关断的电源域与上电的电源域隔离。开发者可以在将信号电压从一个域传播到另一个域时，应用电平转换器来放大或缩小信号电压，或者可以使用保留单元来更快地将寄存器恢复到关断前的状态。就像在指定功能设计意图时需要用到硬件描述语言（HDL）一样，这些电源管理技术也需要一种通用语言来指定功耗设计意图，那就是统一电源格式（UPF）。考虑到当今的SoC非常复杂且通常针对特定的应用，为了设计和实现所需的功能并满足时序和功耗要求，需要付出巨大的努力。但是，仅仅做到这些还是不够。终端用户总是渴望在最短的时间内获得最新的功能，这给IP开发团队带来了压力。为了满足产品上市时间目标，芯片设计公司通常采用并行开发方法，由不同的团队分别编写寄存器传输级（RTL）、新思科技设计约束（SDC）文件、UPF文件等。尽管设计和UPF的开发是齐头并进的，但它们的时间表可能会有所不同，而这可能会带来一些挑战。本文将介绍如何使用新思科技独立于设计的VC LP™ UPF检查器（VC UPF）来应对这些挑战。本文还将讨论VC UPF如何帮助开发者在RTL准备好之前清理UPF文件中独立于设计的各种问题。
优化SoC设计的功耗
设计SoC时，UPF的第一个版本可能在RTL最终确定之前就已经准备好了。但只有在设计就绪后，才能验证UPF的准确性和完整性。因此，通常会有一个“等待期”，负责编写UPF的开发者需要等待第一版RTL敲定，才能继续后面的工作。在设计就绪后，开发者会运行一个静态检查器工具来验证UPF与设计的一致性，往往在这时，开发者会发现UPF中存在的一些基本问题，其实这类问题本可以在不读取设计的情况下就能找出。之前的等待实际上已经浪费了一些时间。而反复多次的UPF修复和检查会导致周转时间变得很长。这就是VC UPF的用武之地。

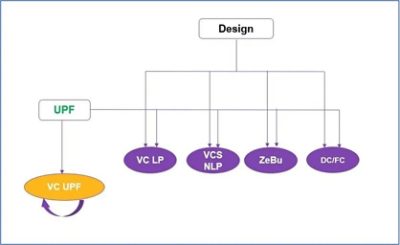

顾名思义，VC UPF让负责功耗设计意图的开发者能够在RTL就绪之前开始清理UPF文件中独立于设计的问题。该解决方案包括：
UPF语法和语义检查
UPF电源分析检查
PST一致性检查
UPF网络相关一致性检查
方法特定检查（基于允许/不允许的命令和选项）

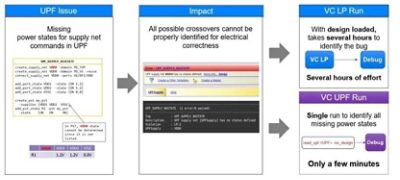

我们来看几个例子，了解一下该解决方案能提供哪些帮助。一种情况是UPF电源网络未定义任何电源状态。只有在阅读设计、加载UPF并完成UPF检查之后，用户才会意识到：由于缺少状态，有一些路径无法进行分析。有了VC UPF，开发者将会在几分钟内获得这些信息。

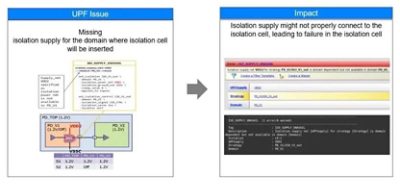

在另一种情况下，用于隔离策略的隔离电源网络在所需的域中可能不可用。

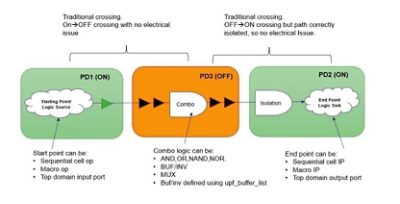

再来看另一个例子，比如从PD3到PD2的路径。由于OFF–>ON交越得到了隔离单元的正确保护，因此不存在电气问题。于是，传统的电气检查不会标记任何违例。但在同一情况下，还存在一个功能问题，即来自PD1的信号会被PD3（电源处于OFF状态）中的组合逻辑电路阻挡。

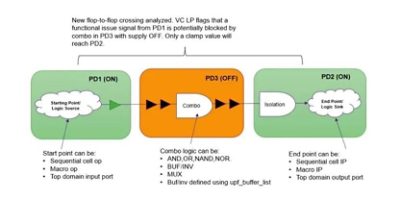

VC LP中全新的预检查功能可以正确地标记该问题，并提醒开发者：尽管该路径被正确隔离，但来自PD1的信号会被OFF域中的组合逻辑电路阻挡，只有钳位值会到达PD2。
鉴于这一违例，开发者应验证该路径是否要在指示的电源状态期间携带功能信息。如果它在给定的电源状态下不携带功能信息，则无需进一步的操作。但如果该路径需要携带功能信息，则需要为所示的缓冲器/反相器/组合逻辑电路通电，并且需要修复组合逻辑电路的电源连接。通过仿真来识别这些问题非常耗时，而借助VC LP，开发者现在可以在设计周期的早期阶段发现这些问题，从而节省仿真时间。尽管VC UPF的主要用途是早期清理UPF，但它也可以用于SoC的UPF管理。复杂的SoC具有来自不同供应商/设计团队的IP模块UPF文件，这通常会导致UPF修改推迟、时间表延误，甚至要重新验证。为了避免这些情况，CAD团队可能会强制执行一些GuideWare规则，以符合IP供应商的UPF交付要求，从而确保SoC集成顺利完成。VC UPF可以使用disallow_*命令或allow_*命令来协助执行此类GuideWare UPF架构检查。类似地，在SoC集成期间，开发者可能不希望某个特定的IP级UPF TCL变量被顶层覆盖。带有设计检查工具的标准UPF不会将这种情况识别为问题。但是，利用VC UPF，开发者可以指定此类受保护变量的列表，并快速发现其中是否有任何变量已被顶层UPF所覆盖。此外，开发者还可以验证IP的UPF版本与SoC UPF的兼容性。根据用户指南中关于允许和禁止的UPF版本组合，VC UPF可以执行IP与SoC的一致性检查。请注意，除此以外，VC LP不考虑UPF版本，使用“upf_version”不会产生任何影响。
经认证的功耗感知静态检查签核
新思科技的VC LP解决方案为UPF提供了准确且经过认证的支持，它与以下工具紧密集成，可用于静态低功耗检查和调试：
新思科技Verdi®自动调试系统，可提供行业标杆级的工作流程、接口和调试功能。
新思科技IC Compiler™ II布局布线解决方案，可使用VC-LP工具在设计流程初期识别UPF和相关违例。IC Compiler II命令可用于修复所发现的违例。
新思科技VC Formal™下一代形式化验证解决方案，可提供功耗感知连接性检查。
总结
毋庸置疑，要设计出满足所需功能、时序和功耗要求的低功耗SoC，需要付出大量精力，而且还面临着产品上市时间紧迫的压力。通常，芯片设计公司选择并行开发方法，由不同的团队分别编写RTL、设计约束文件、UPF文件等。但是，尽管设计和UPF的开发可以齐头并进，但它们的时间表会有所不同。VC LP解决方案让负责功耗设计意图的开发者能够在RTL就绪之前开始清理UPF文件中独立于设计的问题。该解决方案也可用于SoC的UPF管理，因为复杂的SoC通常具有来自不同供应商的IP UPF文件，而这可能会导致UPF修改推迟、时间表延误，甚至要重新验证。通过在早期阶段清理UPF，开发者可以在低功耗SoC设计周期中节省时间和精力。
