晶体管级静态签核分析

NanoTime 是获得各大晶圆代工厂认证的金牌签核解决方案,适用于晶体管级设计。它为复杂的定制设计(例如 CPU 数据路径、寄存器文件、嵌入式存储器和复杂的模拟混合信号知识产权 (IP) 模块)执行晶体管级静态时序、信号完整性和流程变异分析。 使用 FinFET 等先进工艺技术进行设计时,一旦发生硅晶故障,就会产生巨额成本,因此签核分析对于确保设计避免致命的时序和噪声问题至关重要。NanoTime 是动态仿真的补充,并且能够详尽地检查所有内部时序和噪声之间的相互作用。它创建了可与 PrimeTime® 一起使用的模块级时序模型,以进行全芯片签核。NanoTime 与 Synopsys 定制设计环境 Custom Compiler® 和 StarRC® Custom Ultra + 无缝集成,以读取布局寄生参数。它还可以利用 Synopsys 仿真器 Hspice 和 FineSim 提供最高的准确性。

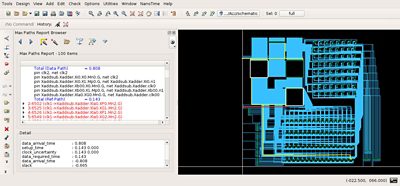

原理图显示 NanoTime 的最大关键路径

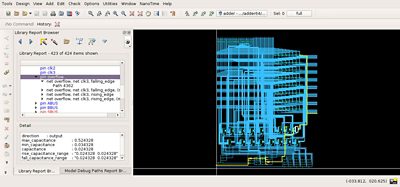

原理图显示 NanoTime 提取的时序模型和相应路径

NanoTime 主要功能

  • 复杂定制设计(例如数据路径、寄存器文件、嵌入式存储器和模拟混合信号模块)的并发晶体管级时序、信号完整性以及流程变异分析
  • 获得晶圆代工厂认证,包括台积电、三星、联电、格芯和意法半导体
  • 典型精度符合 HSPICE 的 3%/3ps 标准
  • 容量可达数百万个晶体管,包括 StarRC® 或第三方提取产生的寄生参数(SPF、SPEF)的反向注释
  • 模块表征 (.lib),包括 LVF、CCS 时序和 CCS 噪声模型
  • NanoTime 存储器选项包括阵列仿真和竞争条件检查
  • 混合级设计分析(晶体管、单元和黑盒 (.lib))支持
  • 同时支持多输入开关 (MIS) 和全幅差分信号分析
  • 使用 HSPICE 和/或 FineSim 电路仿真器进行动态时钟树分析
  • 与 PrimeTime 共用接口(Tcl 命令、SDC、路径报告)
  • 噪声毛刺功能故障分析
  • 通过集成 Custom Compiler 提高效率
  • 获得 ISO 26262 认证
