新思科技推出业界首个面向下一代存储的 UFS 5.0 与 M PHY v6.0 完整 IP 解决方案

随着移动、汽车以及 AI 驱动系统中的数据量不断增长，存储性能已成为影响 SoC 整体能力的关键因素。更快的计算性能和更复杂的软件持续对存储子系统施加压力，要求其在不增加设计复杂性或风险的前提下，提供更高的带宽、更低的延迟以及更高的效率。

为应对这些挑战，新思科技推出了业界首个 UFS 5.0、UniPro 3.0 和 M‑PHY v6.0 完整 IP 解决方案——将协议层、链路层和物理层集成在一起，为下一代高速、低功耗、高效率的存储技术提供支持。新思科技还在台积电先进的 N2P 工艺节点上成功完成了 M‑PHY v6.0 的硅验证，实现了基于 PAM‑4 调制的 Gear6B 工作模式，单通道速率达到 23.3 GBaud/s（46.7 Gbit/s）。这一里程碑标志着物理层已为 UFS 5.0 的采用做好准备，增强了客户在新一代数据密集型应用中进行设计的信心。

在当今的许多 SoC 中，存储带宽已无法继续跟上计算和内存性能的提升：

• AI 工作负载依赖于对模型和数据的快速访问。

• 相机、图形和媒体处理流程对持续吞吐量的要求不断提高。

• 系统软件的规模和复杂度不断提升，进一步加大了对存储响应速度的压力。

与此同时，设计人员也面临一系列严格的限制：

• 功耗和散热预算非常紧张

• 外形尺寸和芯片面积都有严格限制

• 产品开发周期被大幅压缩

• 项目对风险的容忍度极低

这些相互矛盾的需求使得传统接口难以继续提升存储性能。单纯提高接口宽度或频率往往会带来更高的功耗、更复杂的设计，或更长的产品导入周期。

UFS 5.0 结合 M‑PHY v6.0 和 UniPro 3.0，通过更加高效、更加系统友好的方式来提升带宽，从而解决这些挑战。

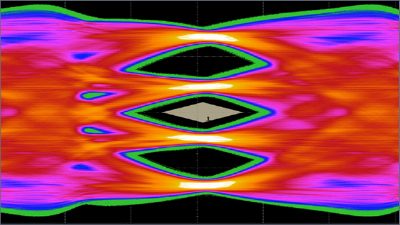

新思科技近期完成了 M‑PHY v6.0 的硅验证（silicon bring‑up），成功展示了在 每通道 23.3 GBaud/s（46.7 Gbit/s） 下，基于 PAM‑4 调制的 Gear6B 工作模式。

随着 M‑PHY v6.0 物理层在硅上成功完成验证，开发团队能够以更充分的信心推进设计工作，减少在高速条件下对性能和集成方面的不确定性。这一里程碑成果为计划采用 UFS 5.0 的客户提供了重要保障。

UFS 5.0 与 M‑PHY v6.0 组合的核心优势之一，就是其在规模化时依然保持高效率。更高的单通道带宽使设计人员能够在满足不断增长的存储性能需求的同时，仍然将接口数量、走线复杂度和功耗控制在可管理范围内。

典型应用场景包括：

• 智能手机：在小型化设计中提供更快的存储性能，提升用户体验的同时保持良好续航。

• 笔记本电脑存储：提供高速、低功耗的存储方案，可作为 SSD/NVMe 的替代选项。

• 汽车系统：高速存储能够在散热受限的环境下支持信息娱乐、数据记录和 ADAS 功能。

• 边缘 AI 平台：要求在受限的功耗条件下实现快速数据访问。

• 游戏主机：游戏设备正从可拆卸存储卡向嵌入式存储转变，需要高速、低功耗的方案以提升用户体验。

M‑PHY v6.0 的这一里程碑成果，建立在新思科技在 TSMC N2 与 N2P 工艺节点上不断累积的接口 IP 动能之上。当前，公司具备行业领先的 IP 产品组合，包括：

• MIPI M-PHY IP
• MIPI C-PHY 和 D-PHY IP
• LPDDR6 IP
• USB IP

随着这一不断扩展的产品组合，客户能够依托值得信赖的接口解决方案，去实现更具雄心的功耗、性能和面积（PPA）目标。

随着数据驱动型工作负载持续扩大，存储带宽将继续成为系统性能的关键支撑要素。凭借全新的 UFS 5.0 IP、对 UniPro 3.0 的支持，以及 M‑PHY Gear 6 IP，新思科技正在帮助客户为下一代高速存储设计做好充分准备。
