チップとプロセッサのコンフィギュアビリティを向上させるDesignWare OTP NVM

この場合、出荷時にチップの動作を設定し、パラメータをワンタイム・プログラマブル（OTP）メモリーに保存する方法でシステム・コンフィグレーションを行います。もう一つの例として、対象用途で処理するデータの種類と速度に基づいてマイクロプロセッサのパラメータを調整するデバイス・コンフィグレーションが挙げられます。DesignWare® OTP NVMの高速、フィールド・プログラマブル、ローパワーのIPはこうしたコンフィグレーションに最適です。

チップ/プロセッサのコンフィグレーションに必要なOTPの要件

• 省面積
• ローパワー
• フィールドプログラマブル
• 高速な読み取りアクセス時間

DesignWare OTPの機能と利点

• マクロ・フットプリントが極小でシリコン・コストの追加を最小限に抑える1Tビット・セル
• 読み取り・スタンバイ時の低電流により動作時の消費電力が少ない
• フィールド・プログラマブルな統合型チャージ・ポンプにより特殊な機器や外部プログラミング・ソースが不要
• DesignWare OTPでは読み取りアクセス時間を10nsまで短縮可能

例

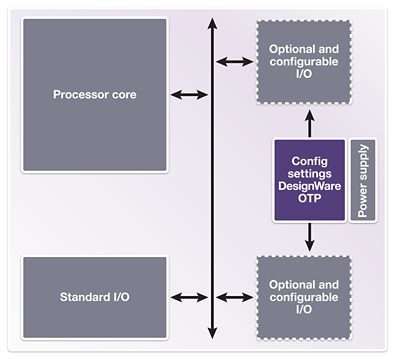

次の図は、標準およびオプションのブロックをコンフィグレーションの設定により無効化/有効化できるSoCの例を示しています。
