什麼是 小晶片 (小晶片 (Chiplet))？

小晶片 (小晶片 (Chiplet)) 透過運用標準與先進的封裝技術及高速互連技術，將多個異質或同質晶片整合至單一封裝中。以下將深入探討 小晶片 (小晶片 (Chiplet)) 在多晶粒 設計中運作的原理：

模組化設計

小晶片 (小晶片 (Chiplet)) 這些元件均採用模組化設計，每個元件皆執行特定功能。例如：

• CPU小晶片 (小晶片 (Chiplet)) ：負責處理 通用運算任務。
• GPU小晶片 (小晶片 (Chiplet)) ：管理 圖形處理與平行運算任務。
• 記憶體小晶片 (小晶片 (Chiplet)) ：提供 高速記憶體存取。
• I/O小晶片 (小晶片 (Chiplet)) ：管理 輸入／輸出操作。

互連

小晶片 (Chiplet) 設計成功的關鍵在於互連技術。高速互連技術（例如UCIe（通用小晶片 (Chiplet) 互連快線））可實現 小晶片 (小晶片 (Chiplet))。這些互連技術確保了高頻寬、低延遲與高能效，使小晶片 (Chiplet) 架構成為適用於高效能應用的可行方案。

先進封裝

先進封裝技術，例如2.5D 和3D 整合 ，被用於將 小晶片 (小晶片 (Chiplet)) 於單一封裝內。這些技術能使元件之間的距離更為接近 小晶片 (小晶片 (Chiplet))，從而縮短訊號的傳輸距離，並提升整體效能。

標準包裝

除了先進封裝技術之外，多晶粒 設計中也採用標準封裝技術。標準封裝涉及較傳統的半導體元件組裝與封裝方法，對於某些類型的應用特別有用。標準封裝的例子包括線接合、倒裝晶片和引線框架。標準封裝為整合提供了可靠且具成本效益的解決方案 小晶片 (小晶片 (Chiplet))，特別是在無需採用先進封裝技術的應用情境中。

異質整合

小晶片 (Chiplet) 技術最顯著的優勢之一，在於其整合異質元件的能力。設計人員可以結合 小晶片 (小晶片 (Chiplet)) 採用不同製程技術製造的元件，例如將高性能邏輯小晶片 (Chiplet) 與高密度記憶體小晶片 (Chiplet) 結合，從而兼顧兩者的優勢。

設計與驗證

設計與驗證基於小晶片 (Chiplet) 的系統，需要專用的工具與方法論。設計工具必須支援其模組化特性 小晶片 (小晶片 (Chiplet))，以便輕鬆整合與優化各組件。驗證工具對於確保所有 小晶片 (小晶片 (Chiplet)) 能無縫協作，並符合所需的效能與可靠性標準。

小晶片 (小晶片 (Chiplet)) 與 1980 年代和 1990 年代初期的概念相比，已有了顯著演進。最初，多晶片模組（MCM）與系統級封裝（SiP）技術透過將多個半導體晶片整合至單一封裝中，為後續發展奠定了基礎。2000 年代出現了諸如 3D 封裝與矽中介層等技術進展，這些技術不僅提升了效能，更訊號完整性 。 如今，重要的里程碑包括 AMD、Intel 和 Apple 等公司推出的商用產品。近期發展如 2022 年的 UCIe 標準，旨在為小晶片 (Chiplet) 互操作性建立通用協定。先進封裝技術的採用以及異質整合 的趨勢，正推動小晶片 (Chiplet) 為基礎的設計發展，使其在各種應用中更具可擴展性、靈活性與效率。

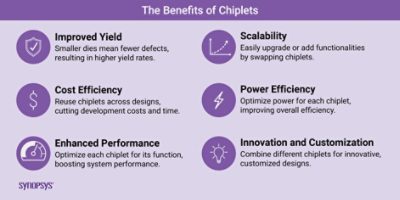

小晶片 (小晶片 (Chiplet)) 具有多項優勢。其中一項關鍵優勢是能提升製造良率。較小的晶粒較不易產生缺陷，從而降低成本並提高生產效率。 小晶片 (小晶片 (Chiplet)) 此外，這也提供了更大的設計靈活性與可擴展性，使製造商能夠混合搭配不同類型的 小晶片 (小晶片 (Chiplet)) （例如 CPU、GPU、記憶體）進行混合搭配，以打造符合特定效能與功耗需求的客製化解決方案。這異質整合 將有助於打造出更強大且更高效的系統。

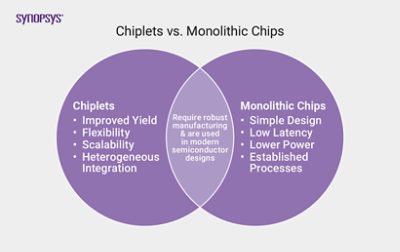

然而， 小晶片 (小晶片 (Chiplet)) 與單晶片 晶片相比，也帶來了一些挑戰。連接多個元件的複雜性 小晶片 (小晶片 (Chiplet)) 可能引入延遲與功耗開銷，進而影響效能。為緩解這些問題，需要採用先進的封裝與互連技術，這可能增加設計與製造的複雜度。此外，要實現 小晶片 (小晶片 (Chiplet)) ，則需要健全的標準與通訊協定，例如 UCIe。儘管面臨這些挑戰，但產量提升、靈活性增強及可擴展性等優勢，往往使 小晶片 (小晶片 (Chiplet)) 成為現代半導體設計中極具吸引力的選擇。

一個重要的發展領域將是進一步優化異質整合 ，從而實現不同類型元件 小晶片 (小晶片 (Chiplet))（例如 CPU、GPU、AI 加速器及記憶體）進行更專業化且高效的組合。此外，互連技術與標準（如 UCIe）的改進，將強化元件之間的通訊 小晶片 (小晶片 (Chiplet))之間的通訊效能，從而降低延遲與功耗。先進封裝技術也將持續演進。這些進展將有助於解決當前與散熱、訊號完整性 以及製造複雜性相關的挑戰。因此， 小晶片 (小晶片 (Chiplet)) 多晶片堆疊技術很可能成為半導體設計的標準做法，並將推動從資料中心、高效能運算到消費性電子產品及汽車應用等各產業的顯著進步。
