IDタグ/トラッキング用のDesignWare OTP NVM

RFIDタグを追跡対象に取り付けると、数メートル離れた場所からでもRFIDリーダーで読み取り可能になります。

RFIDタグにはアクティブ型（バッテリー内蔵）と パッシブ型（内部電源なし）の2種類があります。パッシブ・タグはRFIDリーダーからの無線周波エネルギーを電源とし、タグの消費電力がより少なく、リーダーから離すことができる距離も長くなります。RFIDタグでは、低消費電力に加え、低電圧での動作、フィールドプログラマブル性、小面積、ストレージ情報の長期保存が必要になります。

IDタグには、基本的な製品識別情報以外に、製品の製造履歴、製品流通、最終製品ベンダーが受領した日付などのデータが含まれる場合もあります。IDタグは製造から最終製品へのインプリメンテーションまでのチップの追跡にも使用されます。チップIDは、たとえば、製品やシステムのセキュリティを向上させるアンチパイラシー・メカニズムとして有効であり、故障が生じた場合の問題の原因特定にも役立ちます。

ワンタイム・プログラマブル（OTP）は、HDテレビ受像機などの映像表示でEDID（Extended Display Identification Data）情報の保存に使用されることもあります。映像ソース・デバイスが表示デバイスのDVIまたはHDMIポートのEDID情報をチェックし、この情報を使用してソースからの映像/音声の出力形式を最適化します。

IDタグのOTP要件

• 数百ビット～数キロビット
• ローパワー
• フィールド・プログラマブルで特殊な機器を必要としない
• 長期保存
• 情報保存の高信頼性
• 低コスト

DesignWare OTPの機能と利点

• 読み取り処理時、スタンバイ時の消費電力が微小なため、パッシブRFIDタグの場合には読み取り距離を長くし、アクティブ・タグの場合にはバッテリ持続時間を長くすることが可能
• フィールド・プログラマブル性があるため外部電源が不要
• DesignWare® 1T-Fuse OTPは、幅広い温度範囲において他のNVMテクノロジ（フローティング・ゲートなど）を上回る10年以上のデータ保持期間で高信頼性を実現しています。
• 標準的なプロセス・フローと省面積によるコスト削減

パッシブRFIDタグの例

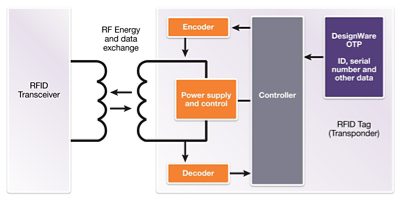

次の図は、データをOTPメモリーに保存する場合のパッシブRFIDタグの例を示しています。タグの読み取りに必要な電力が少ないほど、読み取り距離が長くなるため、シノプシスが提供しているようなきわめてローパワーのOTPマクロはIDタグのインプリメンテーションにとって重要です。

EDIDの例

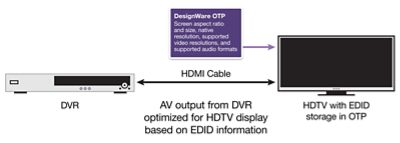

表示デバイスのOTPではEDID情報を保存可能であり、A/VソースでOTPを使用することで表示の出力を最適化できます。次に、HDTVに接続するDVRの例を示します。
