ProtoLink

类似仿真调试环境的多FPGA原型板侦错解决方案
概观
ProtoLink是针对多个FPGA原型板系统的创新式类似仿真调试的解决方案,提供了与仿真器相似的可视性效果及快速调试能力,支持HAPS平台及客户定制FPGA原型板。ProtoLink™可以协助您:
  • 缩短一半的原型板侦错时间
  • 改善 SoC 设计早期检验阶段的验证效率
  • 通过更迅速、更早期的原型板配置,实现最大的投资回报率
ProtoLink 数据手册

ProtoLink Video
ProtoLink视频



加速原型板验证作业
ProtoLink 运用专利互连技术与专业软件自动化,将独步业界的Verdi® 自动侦错系统运用在原型板上。这种独特的产品结合,打造出前所未有的快速原型验证典范,协助原型板研发人员与 SoC 设计团队:
  • 观察数千个信号在数百万频率周期中的实时变化
  • 快速改变探测(probe)流程,在数分钟内即可新增/变更探测
  • 在RTL层级进行原型板设计侦错作业
  • 顺畅侦错运行在多个FPGA/电路板的设计
  • 获取全局可视性以及用force/release控制信号的能力

Accelerate prototype board verification

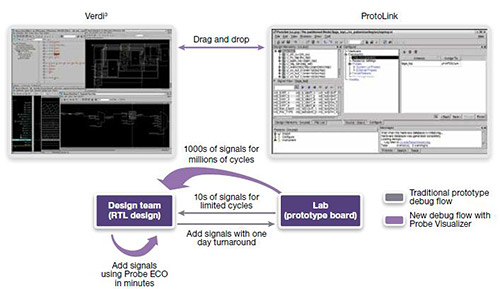

图1:加速原型板的验证

提升设计能见度
ProtoLink提供弹性的 FPGA 原型调试方法,克服传统硬件支持方式在能见度、操作便利性以及成本方面的局限。这款产品运用以软件为基础的直觉式方法,达到更高水平的设计能见度:
  • 透过操作方便的分时多任务 (TDM) 技术,将探测信号的数量由数十个增加至数千个
  • 支持多重探测群以及探测总线 (probe bus),每个 FPGA内的单一探测总线可同时检视高达1万6千个信号
  • 可依据需求配置 Siloti™ 能见度自动增强系统,决定所需的最低探测信号数量,达到最佳的设计能见度
缩短侦错作业时间
从 RTL 设计时间到最后的设计实现阶段,ProtoLink让 FPGA 原型板的侦错作业更简便。这款产品与Verdi 侦错平台共享相同的编译 (compiling) 技术与设计知识数据库:
  • 提供进阶检视、追踪与分析能力,让RTL 侦错更方便
  • 可在 Verdi 与ProtoLink 环境间自由拖曳探测信号
  • 可跨多个 FPGA 检视波形,并设定事件/触发点 (event/trigger),进而分析设计行为,并找出错误的根本成因
  • 透过局部绕线新增/变更探测,避免冗长的重复编译时间与侦错循环
  • 在整个原型侦错流程中,保持 RTL 与逻辑门级的信号对映性 (RTL-to-gate correlation)

功能完整,操作简单
ProtoLink 提供自动化的 FPGA 设置作业、探测信号调校与接口工作。这款产品的独立式架构,可与任何硬件结合,不仅为定制或预制原型板提供立即可用的调试方式,还可让使用者轻松方便地转换到利用最先进的 FPGA 技术的新一代原型板。

核心功能
  • 在 FPGA 內植入小型高速传送IP,实现同步与异步取样作业
  • 储存探测数据并上传 FSDB 到工作站供侦错作业使用
  • 使用单一设计编译作业来提供给ProtoLink 与 Verdi3™ 侦错软件使用
  • 探测内存可储存高达 13400 万频率周期数据,不占用 FPGA 资源
  • 快速改变探测 (Probe ECO) 搭配整合式版本管理系统,可省下许多小时的设置时间
  • 灵活的硬件套件,可链接工作站与原型板,执行一般的内电路仿真 (in-circuit emulation) 作业
  • 通过植入模块来获取全局可视性及针对预设置信号可进行的force/release能力

ProtoLink 硬件接口套件提供:
  • ProtoLink 适配卡,可透过 J 链接器与 Mictor 链接器,将执行 Probe Visualizer 软件的工作站链接至原型板
  • 高速光纤信道,将适配卡链接至工作站
  • 适配卡搭载 4GB 的探测内存,可储存探测数据
  • 支持HAPS平台及客户定制FPGA原型板

Illustration of hardware kit connection
图3:硬件套件连接示意图
