Laker 平板显示



概述
Laker™ 平板显示 (FPD) 解决方案是平板显示设计和版图方面的领先技术。 Laker 平板显示拥有为平板版图定制的各种内置功能,可让 FPD 设计人员在单一的高性能环境中创建、编辑和验证面板设计,范围覆盖从标线规划和电路设计到面板版图。

下载数据手册

主要优点
  • 标线和面板协同设计可减少总体设计周期的时间
  • 通过自动光罩 (mask) 和分镜 (shot) 规划来优化标线成本
  • 电路图导向流程和参考 FPD 器件的工艺设计套件 (PDK)
  • 设计期正确的面板版图创建
  • 通过专业的 FPD 布线自动化实现高品质效果
  • 与签核物理验证紧密集成

主要功能

标线和面板协同设计
  • 全面的流程覆盖版图前光罩、分镜 (shot) 规划、面板轮廓、版图后曝光模拟、分析以及工作文件的生成。
  • 通过 AA-IC-FPC 布局和走线自动化,可预估和验证面板轮廓尺寸,同时快速确定面板原型。
电路图导向流程
Laker FPD 中的电路图导向版图设计 (SDL) 流程可帮助创建优化的版图,节省版图面积,并在更短的时间内对 DRC/LVS 进行校正。 Laker 版图编辑器中的网表和电路视图,可创建直观的 SDL 工作环境,其中包括:
  • 电路视图和设计浏览器
  • 高级版图编辑器,包括规则导向的版图、飞线指导和短路检测
  • 实现、布局、绕线和编辑 DRC 和 LVS 正确的物理版图

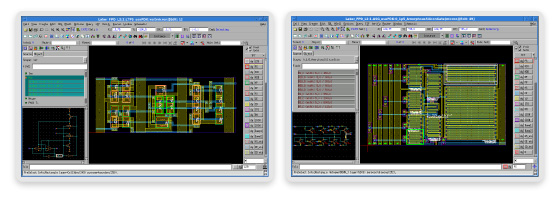

图 1: Laker FPD 电路图导向流程和参考器件的流程设计套件 (PDK)
图 1: Laker FPD 电路图导向流程和参考器件的流程设计套件 (PDK)

独特绕线自动化
  • 高级等电阻绕线 (AERR)、Gateway 模型实现器 (GMR) 和梯型布线可按照用户定义的模型和参数快速精确地完成扇入扇出连接
  • 通过可预测的电阻控制来实现一次性成功完成金属缝隙 (metal slit) 和连线切角

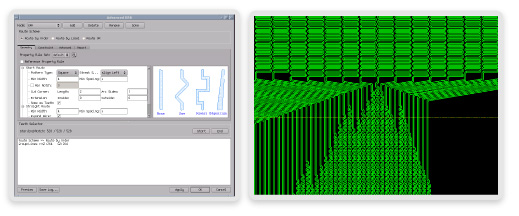

图 2: 带有线宽调节和切角的高级等电阻布线
图 2: 带有线宽调节和切角的高级等电阻布线

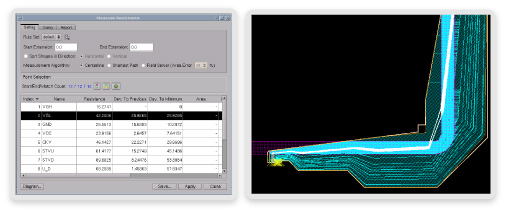

图 3: 带有金属缝隙 (metal slit) 的 Gateway 模型实现器的电阻报告
图 3: 带有金属缝隙的 Gateway 模型实现器的电阻报告

寄生参数提取
  • 对自动和手动绕线的路径电阻进行追踪的电阻测量报告,可即时反馈电阻值
物理验证
  • 内置的规则导向的 DRC、 LVL 和 ERC 功能支持交互式编辑
  • 与包括 ICV 在内的签核物理验证工具紧密集成,用于浏览并确定设计规则和 LVS 违规行为
